Multilayer- / HDI-Leiterplatten

Fakten
  • Bis zu 28 Lagene mit Sacklöchern- und vergrabenen Durchkontaktierungen

  • Leiterbahnbreite/Abstand unter 50/50 µm

  • Kantenmetallisierung

  • Gefüllte Blind-Vias und Durchgangslöcher

  • Kapazitive und resistive Materialien

  • Materialien mit geringem Verlust für hohe Signalübertragungsraten

Multilayer- und HDI-Leiterplatten, hochpräzise Lösungen für modernste Elektronik

Multilayer- und HDI-Leiterplatten von Varioprint sind die Antwort auf steigende Anforderungen an Miniatisierungen, hohe Packungsdichten bei optimierter Signalintegrität. Mit über 35 Jahren Erfahrung in der Fertigung von Mehrlagenschaltungen bieten wir Produkte, die höchste Qualität und Zuverlässigkeit gewährleisten. Dank optimierter automatisierter Prozesse, präziser Registrierung und modernster Durchkontaktierungstechnologien erfüllen unsere Leiterplatten die anspruchsvollsten technischen Anforderungen.

Die Entwicklung ultradünner Kerne mit nur 50 µm Dicke, feinsten Strukturen und einer steigenden Lagenanzahl machen unsere Multilayer- und HDI-Lösungen zum Standard für moderne Baugruppen. Unsere Leiterplatten trennen Analog- und Digitalbereiche effizient und ermöglichen durch integrierte Blind- und Buried-Vias sowie kupfergefüllte Sacklöcher maximale Funktionalität auf kleinstem Raum.

Mit der modernsten vertikalen Galvanikanlage Europas, hochpräzisen Laserbohranlagen und führender Technologie bieten wir höchste Prozessstabilität und Qualität. Varioprint steht für Innovation und Expertise in der Entwicklung von Multilayer- und HDI-Leiterplatten, die heute schon die Anforderungen von morgen erfüllen.

Leistungsspektrum

Aufbau und Technologie

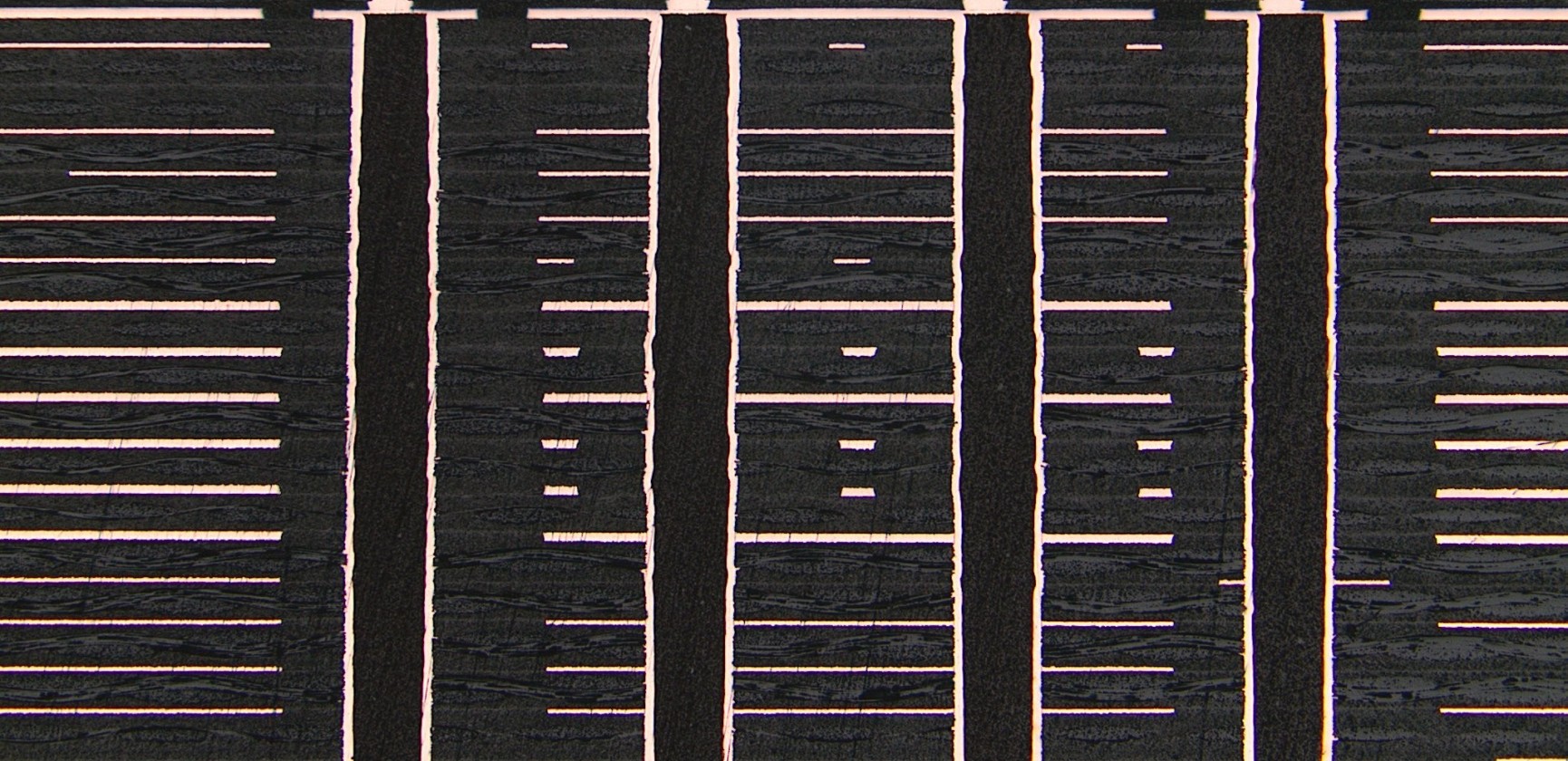

  • Mehrlagen und HDI-Schaltungen bis 28 Lagen mit vielfältiger Materialauswahl

  • Blindvias, buriedvias, µVias mit- und ohne Kupferfüllung sowie gepluggte Bohrungen mit/ohne Überplattierung

Dimension und Formate

  • Dicke 0.2mm bis 4.8mm Dicke

  • Format bis zu 569x490mm

  • Verwendete Nutzenformate 460x610mm und 530x610mm

Lacke und Zusatzdrucke

  • Fotosensitiver Lötstopplack in diversen Farben mittels Sprüh- und Siebdruckverfahrens

  • Registration Lötstopplack Standard: ±50µm Spezial: ±25µm möglich

  • Zusatzdrucke wie Beschriftungsdruck, Abziehmaske und Karbondruck

Leiterbildstrukturierung

  • Kupferkaschierungen von 18µm bis 210µm

  • Leiterbreiten und Abstände

  • Standard: 75µm/100µm

  • Spezial: 50µm/50µm möglich

Mechanische Bearbeitung

  • Konturfräsungen

  • Tiefenfräsungen

  • Ritzen

  • Laserbearbeitung

Restringe

  • Standard: 100µm

  • Spezial: 75µm

Materialien

  • FR4, TG 135°C mit Füllstoff

  • FR4 Hoch TG 170°C

  • Halogenfreie Materialien

  • PTFE-Materialien

  • Sondermaterialien

  • Standard Glasgewebe Typ 106/1080/2116 und 7628. Weitere je nach Bedarf und Aufbau

Endoberflächen

  • Diverse chemische und galvanische Goldoberflächen sowie chemische Zinn- und Silberoberflächen und reine organische Schutzlacke

Galvanik und Verkupferung

  • Aspekt Ratio bis zu 1:12 bei 0.15mm Bohrdurchmesser 1:15 bei 0.3mm Bohrdurchmesser

  • Kupfer in den Bohrungen gem IPC II, IPC III oder kundenspezifisch

Entdecken Sie all unsere technischen Möglichkeiten.

Lösungen, Technologien und Materialien. Unsere Capabilities.

Anwendungen mit Multilayer- / HDI-Leiterplatten
