Mit steigenden Anforderungen an Datenraten, Signalqualität und thermische Belastbarkeit geraten klassische Leiterplattenmaterialien zunehmend an ihre Grenzen. Besonders in Bereichen wie KI Infrastruktur, High Performance Computing, Automotive oder Aerospace sind Materialien gefragt, die nicht nur elektrisch überzeugen, sondern auch langfristig höchste Zuverlässigkeit bieten. Moderne EMC-Laminate setzen genau hier an und schaffen die Grundlage für leistungsfähige und langlebige Leiterplatten der nächsten Generation.
Die Anforderungen an High Speed und High Frequency Designs steigen kontinuierlich. Höhere Frequenzen, komplexere Leiterplattenaufbauten und steigende thermische Belastungen verlangen nach Materialien, die sowohl elektrische als auch mechanische Spitzenleistungen ermöglichen. Viele bisher eingesetzte Materialien konnten dabei kein ausgewogenes Verhältnis zwischen geringer Signalverlustrate und hoher thermischer Stabilität erreichen. Neben den technischen Eigenschaften spielte auch die langfristige technologische Roadmap von EMC eine entscheidende Rolle bei der Materialauswahl.
EMC-Laminate als Antwort auf steigende Anforderungen

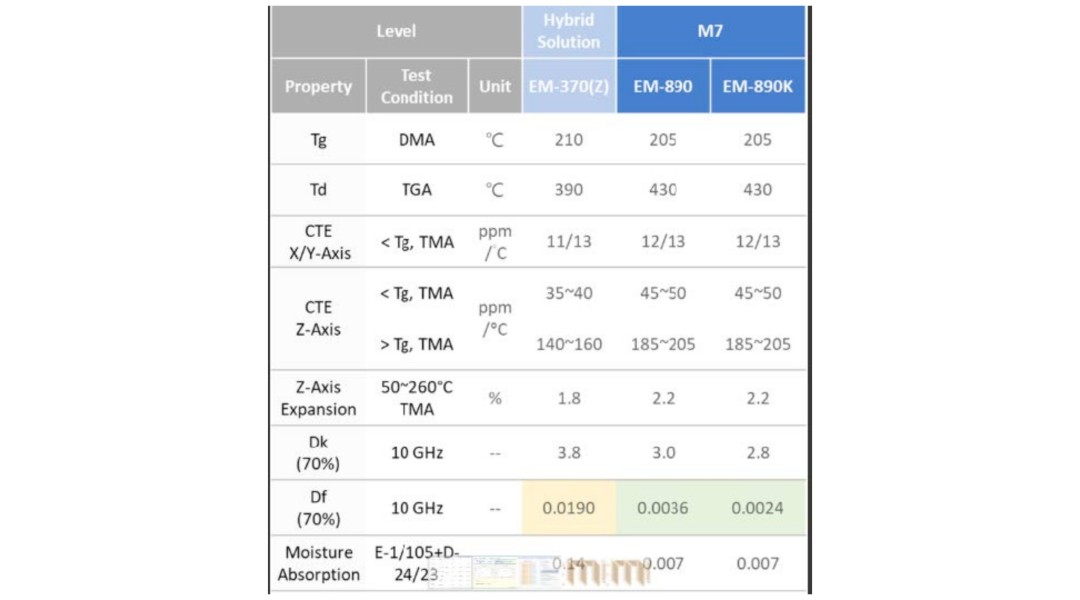

EMC gehört heute zu den führenden Herstellern moderner Hochleistungsmaterialien für Leiterplatten und verfügt über ein breites Portfolio für anspruchsvolle Anwendungen. Besonders die Materialien EM 370(5) & (Z) sowie EM 890/K haben sich in internen Untersuchungen als leistungsstarke Lösung erwiesen. Sie sorgen für eine deutlich verbesserte thermische Stabilität durch höhere Tg und Td Werte und liefern gleichzeitig stabile elektrische Eigenschaften.
Maximale Zuverlässigkeit für High-Speed- und Multilayer-Designs
Ein entscheidender Vorteil liegt in der hohen CAF Beständigkeit sowie den äußerst stabilen Dk und Df Werten. Gerade bei Hochgeschwindigkeitsdesigns ist dies essenziell, um eine konstante Signalintegrität sicherzustellen. Gleichzeitig reduziert der niedrige CTE Wert in der Z Achse die mechanische Belastung der durchkontaktierten Bohrungen (PTH) erheblich. Dadurch sinkt die Wahrscheinlichkeit von Via Ausfällen während bleifreier Reflow Prozesse deutlich.
Auch bei Leiterplatten mit hoher Lagenanzahl zeigen EMC-Materialien klare Vorteile. Die verbesserte Haftung zwischen Harz und Glasgewebe minimiert das Risiko von Delaminationen und erhöht die langfristige Zuverlässigkeit der gesamten Baugruppe. Besonders unter thermischer und mechanischer Dauerbelastung behalten diese Hochleistungsmaterialien ihre strukturelle Stabilität und verhindern Mikrorissbildungen zuverlässig. Dies gewährleistet eine hohe Betriebssicherheit selbst unter dauerhafter 24/7 Belastung in Rechenzentren oder anspruchsvollen Industrieumgebungen.
Vor allem Anwendungen in der KI Infrastruktur, im High Performance Computing, in der Automotive Elektronik sowie im Aerospace Bereich profitieren von diesen Eigenschaften. Mit zunehmenden Frequenzen werden verlustarme Materialien wie EM 890/K oder EM 892K/K2 unverzichtbar für High Speed Digital und RF Anwendungen, um stabile Hochgeschwindigkeitsübertragungen sicherzustellen. Gleichzeitig eignet sich EM 370(Z) hervorragend als Hybridlösung für komplexe Multilayer Designs mit hohen Anforderungen an Zuverlässigkeit und Sicherheit.
Optimierte Signalintegrität und höhere Designfreiheit
Auch im Bereich der Signalintegrität bieten EMC-Materialien messbare Vorteile. Die EM 89X Serie minimiert die Dk und Df Werte und ermöglicht durch optimierte Harzsysteme und geeignete Glasgewebeoptionen eine äusserst präzise Impedanzkontrolle. Dadurch werden Signalverluste reduziert, die Datenübertragung verbessert und gleichzeitig der Bedarf an aktiver Signalkompensation verringert.
Zusätzlich eröffnet die Materialtechnologie neue Möglichkeiten bei der Designfreiheit und Stackup-Optimierung. Die hervorragenden Fliesseigenschaften sowie die hohe mechanische Festigkeit dieser Hochleistungslaminate ermöglichen dünnere Prepregs und Kernlagen, ohne die Zuverlässigkeit zu beeinträchtigen. Dadurch lassen sich kompaktere HDI-Aufbauten und optimierte Leiterbahnführungen realisieren. Entwickler können komplexere Multilayer-Designs umsetzen und gleichzeitig die zunehmenden Anforderungen an die Miniaturisierung moderner Elektronik erfüllen.
Auch im Fertigungsprozess wirken sich diese Materialien direkt auf Prozessstabilität, Yield und Reproduzierbarkeit aus. Die erhöhten Materialanforderungen machen eine präzise Kontrolle von Laminierung, Temperaturführung und Verarbeitung notwendig. Gleichzeitig tragen die eingesetzten Laminate dazu bei, Prozessschwankungen zu reduzieren und eine konstant hohe Signal- und Produktqualität sicherzustellen. Die enge Abstimmung zwischen Entwicklung und Fertigung verbessert zusätzlich die Reproduzierbarkeit und unterstützt einen hohen Yield in der Serienproduktion.
Von der Entwicklung bis zur validierten Serienreife
Varioprint begleitet Kunden bereits früh im Designprozess bei der Auswahl und Implementierung geeigneter Hochleistungsmaterialien. Dabei werden Faktoren wie Frequenzbereich, Signalführung, Abschirmung und thermische Anforderungen gezielt berücksichtigt. Zusätzlich arbeitet Varioprint eng mit Entwicklungsabteilungen und Bestückungsteams zusammen, um Designanpassungen vorzunehmen, Prototypen zu testen und potenzielle Störquellen frühzeitig zu minimieren. Dadurch lassen sich Entwicklungszeiten verkürzen und anspruchsvolle Kundenanforderungen effizient umsetzen.
Die hohe Qualität und Zuverlässigkeit der Materialien wird zudem durch umfangreiche Tests bestätigt. EMC-Laminate erfüllen die IPC 4101 Standards nicht nur, sondern übertreffen diese in vielen Bereichen deutlich. Interne Benchmarks sowie unabhängige Labortests zeigen herausragende Ergebnisse bei HAST und CAF Tests mit Laufzeiten von über 1’500 Stunden. Auch im Interconnect Stress Testing sowie bei D Coupon Tests konnten die Materialien ihre hohe Belastbarkeit und Beständigkeit gegenüber mehreren bleifreien Reflow Zyklen nachweisen.

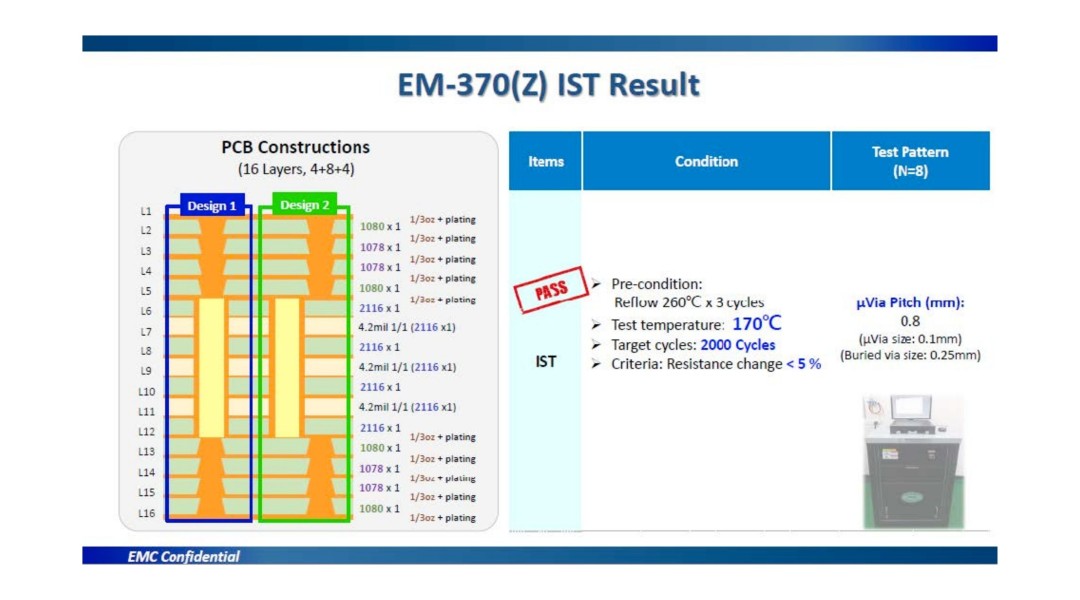

Auch praktische Anwendungen bestätigen die Leistungsfähigkeit der EMC-Materialien. In einem realen Elektronikprojekt konnte die Zuverlässigkeit eines Systems durch den Einsatz dieser Materialien deutlich verbessert werden. Besonders entscheidend war dabei, dass die IST Tests erfolgreich über 1000 Zyklen abgeschlossen werden konnten und damit die hohe Langzeitstabilität der Leiterplatten bestätigt wurde.
EMC-Laminate bieten eine leistungsstarke Antwort auf die steigenden Anforderungen moderner Elektroniksysteme. Sie kombinieren geringe Signalverluste mit hoher thermischer und mechanischer Stabilität und schaffen damit optimale Voraussetzungen für zuverlässige High Speed Anwendungen. Besonders in sicherheitskritischen und datenintensiven Bereichen leisten diese Materialien einen entscheidenden Beitrag zu langlebigen und zukunftssicheren Leiterplattenlösungen.
